　　背景技术：

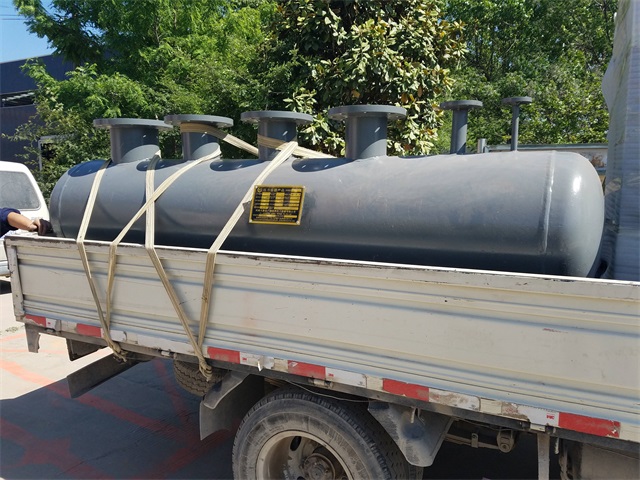

　　蒸气分汽包广泛应用于发电、石油化工、钢铁、水泥、建筑等领域。分汽包是蒸汽锅炉的重要配套设备，其作用是把锅炉时所形成的蒸气安排到各管道内去。分汽包系承压设备，属压力容器，其承压能力和容积应与配套锅炉相匹配。

　　在分汽包转站运输蒸气时，分汽包内部会停留部分蒸汽水，因此需要定期开展排水工作，避免分汽包内部停留较多蒸汽水导致的生锈破损的状况。已有的分汽包一般设定出水口直接进行排水，但是在排水的过程中没办法做到只排水不漏汽，在分汽包运转的过程中会造成热量流失，造成分汽包的热使用率不高，能够降低分汽包工作效率。

　　有些分汽包中运用汽水分离器来达到蒸气和水的分离，但设定的构造因存在部件繁多、动作稳定性差等不足;经常出现排水动作频繁、蒸气泄漏等诸多问题。

　　技术实现因素：

　　正是如此，本实用新型旨在提出一种蒸气分汽包构造，根据改善蒸气分汽包的蓄水箱的内部构造，以提升蓄水箱的水汽防护效果，可较好的完成蒸气分汽包内蒸气凝水的排放。

　　为达到以上目的，本实用新型的技术方案是这样达到的：

　　一种蒸气分汽包构造，设置于蒸气分汽包中，包含设置于上述蒸气分汽包的罐体内、且位于蒸气入口和各个出汽管路之间的凝水挡板，及其设在上述储罐下方蓄水箱;设立于上述储罐底部储罐出水口与上述蓄水箱上端连接;

　　上述蓄水箱底部设立有和位于上述蓄水箱下方的水箱排水管连接的阀门，并于上述蓄水箱内固配有导向体;形成于上述导向体内的导向腔里可左右导向挪动地装配有浮球，并于上述浮球底部弹性连接的设置有阀心;上述阀心与上述阀门之间密封配合设定。

　　进一步的，上述阀心呈倒置的圆台状，上述阀心的外围锥面组成与上述阀门的密封配合。

　　进一步的，上述浮球与上述阀心之间选用拉力弹簧连接。

　　进一步的，上述阀心的上端面配有垂直的阀座，且于上述浮球内开设有导向孔，固设于上述阀座上方的导向塞左右导向滚动地配设在上述导向孔内;于上述导向塞与上述导向孔底部之间配有套服于上述阀座上的推力扭簧。

　　进一步的，上述浮球选用分体构造，具备安装在下边的下部分体;上述下部分体的中心部位设立有供阀座围绕的贯通孔，上述推力弹簧的下方抵接于上述下部分体上。

　　进一步的，上述浮球呈圆柱体状，上述导向体对应设成上端敞口的圆柱形，上述导向体的外壁上开设有多个埋孔。

　　进一步的，于上述储罐出水口和上述导向体之间固配有可对上述导向体的上部敞口产生挡住的环布板。

　　进一步的，上述蓄水箱的水箱机壳和上述储罐出水口的管道之间装配有密封环。

　　进一步的，上述凝水挡板上配有将每个上述出汽管路的位于上述罐体内的部分围绕于里的凝水围板;上述凝水挡板和上述凝水围板上均密布有通汽孔。

　　进一步的，每个上述出汽管路的位于上述罐体内的入汽端口呈弯曲状设定。

　　相较于现有技术，本实用新型具有以下优点：

　　(1)本实用新型所述的蒸气分汽包构造，在蓄水箱内选用浮球的方式操纵阀心动作，并在两者之间开设弹性的连接;因为阀心的自重以及上端承重压力较大，当蓄水箱内液位较高时，浮球浮力增加并可克服自重、阀心的自重及阀心承重的向下的压力时可推动阀心移位，进而打开阀门完成凝水的排放，并因弹性连接的设置不会因液位的小幅降低而频繁启闭阀芯，进而能改善蓄水箱的水汽防护效果，较好的完成蒸气分汽包内蒸气凝水的排放。

　　(2)阀心选用圆台状，不但便于加工结构，且适宜上端承担压力面积较大的规定。

　　(3)选用拉力弹簧便于安装设置，且可达到弹性伸缩连接规定。

　　(4)选用推力扭簧、阀座、导向孔和导向塞的构造，可让阀心的总体左右导向滚动效果更好，提高阀心动作的稳定及与阀门的配合性。

　　(5)浮球选用分体拆卸构造，便于各部位安装配备。

　　(6)选用圆柱形的导向体和圆柱体形的浮球便于结构以及在蓄水箱里的设定，且具有较好的导向效果。

　　(7)加装环布板可将在储罐出水口流下的凝水引流至导向体的外围，防止了水流对浮球动作的影响。

　　(8)配设密封环可确保蓄水箱和储罐之间的密闭性，减少渗水漏汽情况的发生。

　　(9)在出汽管路的内部管道周边布置凝水围板，可防止含有凝水的蒸气直接流入出汽管路内，提高分汽包的水汽分离效果。

　　(10)对出汽管路的入汽端口做弯曲外形的解决，可进一步降低凝水随蒸气直接流入出汽管路内部状况。
