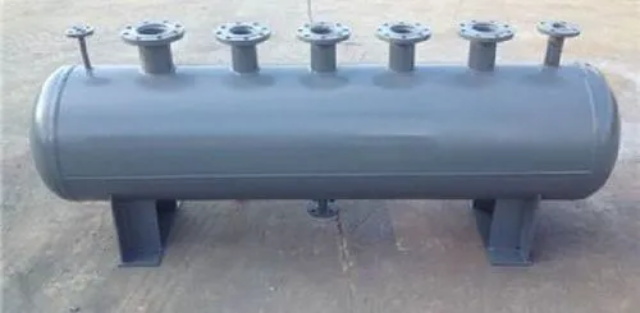

设计一个分汽包

　　设计一个分汽包(分汽缸)需综合考虑工艺需求、安全规范及材料特性，以下是一个系统化的设计方案，涵盖设计目标、参数确定、结构设计、安全附件配置、制造与检验等关键环节：

　　一、设计目标与参数确定

　　明确工艺需求

　　蒸汽参数：确定分汽包的工作压力(如1.6MPa)、工作温度(如250℃)、蒸汽流量(如10t/h)及介质特性(如饱和蒸汽、过热蒸汽)。

　　分配需求：根据用户数量确定出汽口数量(如4个)，并计算各支路流量分配比例。

　　安装环境：考虑分汽包安装位置(如锅炉房内)、空间限制(如高度、宽度)及管道连接方式(如法兰连接、焊接)。

　　设计压力与温度

　　设计压力：取锅炉额定出口压力的1.1倍(如锅炉出口压力1.4MPa，分汽包设计压力取1.6MPa)，并符合《固定式压力容器安全技术监察规程》(TSG 21-2016)中一类压力容器的分类标准(PV≤2.5MPa·m³)。

　　设计温度：根据蒸汽温度加安全裕量确定(如蒸汽温度220℃，设计温度取250℃)。

　　容积计算

　　分汽包容积需满足蒸汽分配的缓冲需求，通常按锅炉额定蒸发量的5-10分钟蓄热量计算。

　　示例：锅炉蒸发量10t/h，分汽包容积V = (10t/h × 5min) / (60min/h × 0.7t/m³) ≈ 1.19m³(蒸汽密度按0.7t/m³估算)，可取标准容积2m³。

　　二、结构设计

　　筒体与封头

　　筒体：采用圆筒形结构，材质选用Q245R(碳钢)或S30408(不锈钢)，壁厚按GB/T 150.3《压力容器》计算，考虑腐蚀裕量(如2mm)。

　　封头：选用标准椭圆形封头(DN1200×12mm)，与筒体焊接连接。

　　接口配置

　　进汽口：1个，DN150，法兰连接，位于筒体顶部中心。

　　出汽口：4个，DN80，法兰连接，均匀分布在筒体侧面(间距≥200mm)。

　　疏水口：1个，DN50，位于筒体底部，用于排放冷凝水。

　　仪表接口：压力表接口(DN20)、温度表接口(DN20)、安全阀接口(DN100)，均位于筒体顶部。

　　内部结构

　　汽水分离装置：在进汽口处设置挡板，减少蒸汽挟带水分;筒体底部设置疏水坡度(≥1:100)，便于冷凝水排放。

　　支撑结构：采用鞍式支座，数量2个，间距按筒体长度确定(如L=3000mm，支座间距2500mm)。

　　三、安全附件配置

　　安全阀

　　数量：2个(1用1备)，整定压力为设计压力的1.05-1.1倍(如1.68-1.76MPa)。

　　型号：A48Y-16C(弹簧式安全阀)，排量需满足锅炉更大蒸发量要求。

　　压力表

　　数量：2个，量程为设计压力的1.5-3倍(如0-2.5MPa)，精度1.6级。

　　安装位置：便于观察，表盘直径≥100mm。

　　温度表

　　数量：1个，量程0-300℃，精度1.5级，安装于筒体顶部。

　　液位计(可选)

　　若需监测冷凝水液位，可配置玻璃管液位计或磁翻板液位计。

　　四、制造与检验要求

　　制造工艺

　　焊接：筒体与封头采用埋弧自动焊，焊缝需进行射线检测(RT)，符合JB/T 4730标准Ⅱ级合格。

　　热处理：焊后进行整体去应力退火处理(620±20℃，保温2小时)。

　　表面处理：碳钢材质需喷砂除锈至Sa2.5级，涂环氧富锌底漆(干膜厚度≥80μm)+聚氨酯面漆(干膜厚度≥60μm)。

　　检验与试验

　　水压试验：试验压力为设计压力的1.25倍(如2.0MPa)，保压30分钟无泄漏。

　　气密性试验：试验压力为设计压力(如1.6MPa)，用肥皂水检查焊缝及接口无气泡。

　　出厂资料：提供产品合格证、质量证明书、竣工图、监督检验证书等。

　　五、安装与运行维护

　　安装要求

　　分汽包需水平安装，水平度偏差≤0.1mm/m，支座底部垫调整垫片。

　　管道连接时，法兰密封面需平整，螺栓对称紧固，扭矩符合标准(如M20螺栓扭矩300-350N·m)。

　　运行维护

　　日常检查：每日检查压力表、温度表读数，观察安全阀铅封是否完好。

　　定期检修：每2年进行一次内部检验，清理污垢;每6年进行一次耐压试验。

　　疏水管理：定期排放冷凝水，防止积水影响蒸汽品质。

　　六、设计示例(参数汇总)
